Chapitre 28 La radio logicielle
Il existe des composants à très bas coût, comme le couple récepteur RXB6 et émetteur JMR-TX-1 présentés dans la figure 28.1. Ce couple permet de réaliser des transmissions numériques en AM très facilement. Le prix est d’environ un euro par couple (émetteur, récepteur).
Ce matériel se pilote directement à partir d’une carte Arduino ou similaire. L’émetteur dispose de trois broches, deux pour l’alimentation (5V et masse) et une pour le signal. Quand la broche de signal est activée, la fréquence de 433MHz est émise. À partir de l’Arduino, il suffit d’activer ou de desactiver la broche. Pour obtenir un fonctionnement plus utile, comme envoyer des données, il est possible d’utiliser des librairies qui offrent la fonction d’emission d’une chaîne de caractères. La librairie que nous utilisons attire l’attention sur l’importance de la composante continue.
La réception se fait de manière similaire, quand le récepteur déetecte une émission, il l’indique sur la broche de signal.
Ce matériel, plus simple qu’un raspberry offre aussi un meilleur contrôle des temps de maintien d’un signal.
Ces petits montages peuvent aussi s’interfacer avec des équipements du commerce qui interagissent en modulation d’amplitude sur la fréquence 433MHz. Il est ainsi possible de récupérer la température extérieure ou la pression des pneu de certaines voitures.

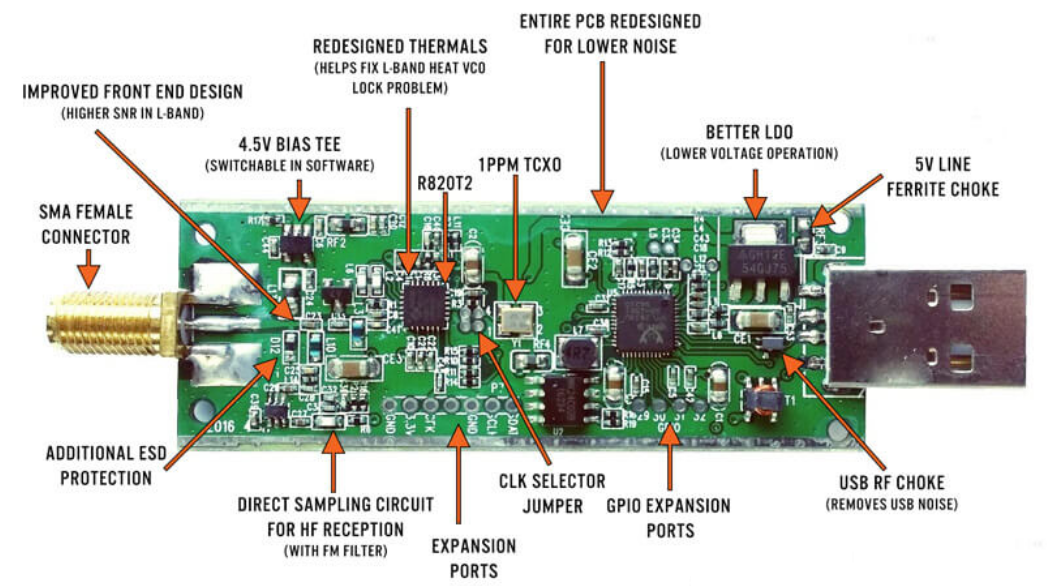

D’autres matériels existent, comme les clefs TNT RTL2832 (figure 28.2) qui permettent de recevoir n’importe quel signal (ou presque) de moins de 2GHz et de réaliser la démodulation en logiciel à l’aide de GnuRadio.

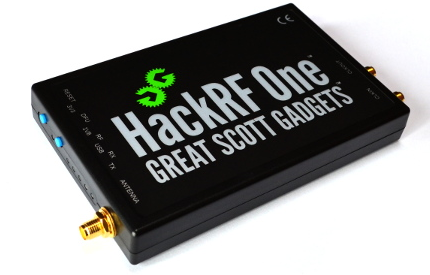

Pour aller plus loin, il y a des émetteurs-récepteurs, comme le hackrf (figure 28.15), qui permet d’émettre et de recevoir les signaux hertzien jusqu’à 6GHz. Ce matériel a une grande souplesse de configuration. Il est même possible de capturer simultaténement suffisement de bandes de fréquences pour pouvoir ensuite travailler sur les enregistrements. Un exemple d’utilisation serait de pouvoir enregistrer plusieurs radios fm simultanément ou plusieurs multiplex de télévision.
Les trois projets de radio logicielle les plus importants sont :
