25.2 La carte STM32 Discovery

Précédent   Suivant

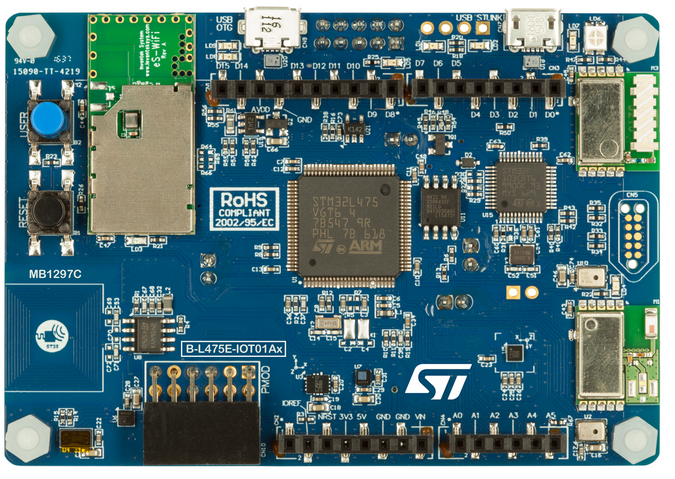

Il s’agit en fait d’une collection de cartes différentes. Celle qui nous interresse est la B-L475E-IOT01A, STM32L4 Discovery kit IoT node, la documentation est sur la page Iot Node. La photo de la carte est présentée figure 25.6.

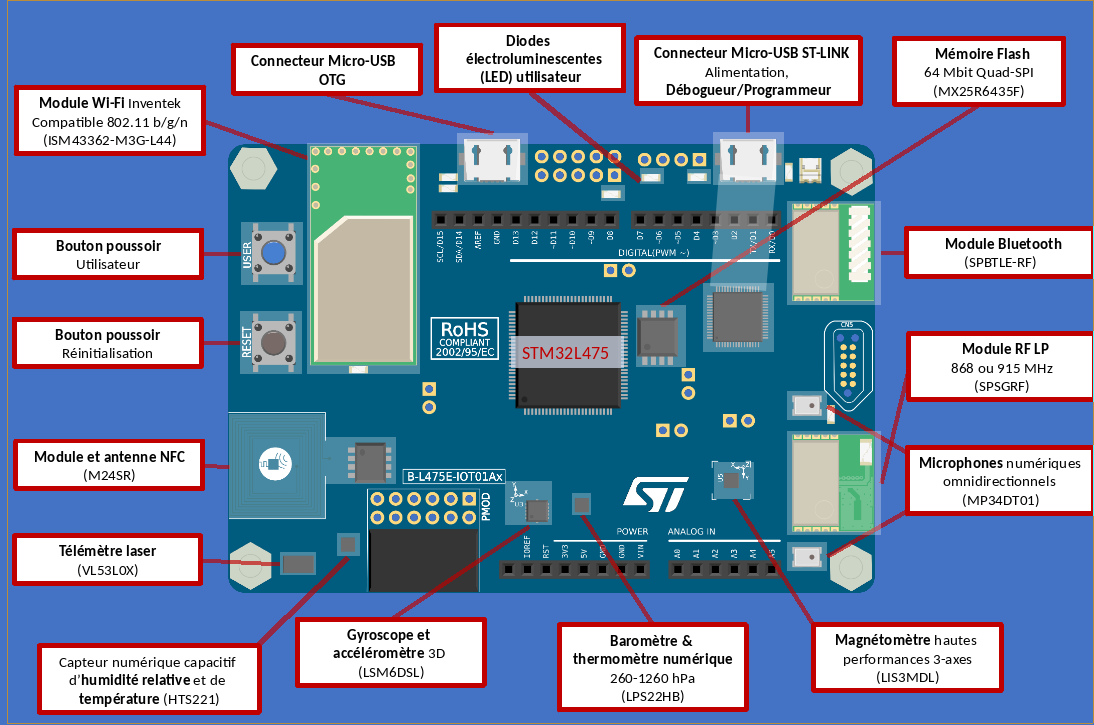

• • Ultra-low-power STM32L4 Series

  • – MCUs based on Arm® Cortex®-M4 core,

  • – 1 Mbyte of Flash memory,

  • – 128 Kbytes of SRAM ;

• • 64-Mbit Quad-SPI (Macronix) Flash memory

• • Bluetooth® V4.1 module (SPBTLE-RF)

• • Sub-GHz (868 MHz or 915 MHz) -programmable RF module ;

• • 802.11 b/g/n compliant Wi-Fi® module from Inventek Systems (ISM43362-M3G-L44)

• • Dynamic NFC tag based on M24SR with its printed NFC antenna

• • 2 digital omnidirectional microphones (MP34DT01)

• • Capacitive digital sensor for relative humidity and temperature (HTS221)

• • High-performance 3-axis magnetometer (LIS3MDL)

• • 3D accelerometer and 3D gyroscope (LSM6DSL)

• • 260-1260 hPa absolute digital output barometer (LPS22HB)

• • Time-of-Flight and gesture-detection sensor (VL53L0X)

• • 2 push-buttons (user and reset)

• • USB OTG FS with Micro-AB connector

• • Expansion connectors :

  • – Arduino™ Uno V3

  • – PMOD
