Chapitre 4 STM32MP1
Page précédente Page suivante Page précédente Page suivante

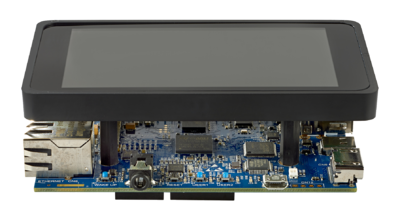

Nous présentons ici la carte STM32MP157X-DK2 (figure 4.1). Cette carte réunit un babylinux et un ispice d’Arduino. Le connecteur GPIO du raspberry côtoie celui de l’Arduino.
Le bootloader est un u-boot. La documentation détaille bien le produit afin qu’on puisse l’utiliser. Dans un premier temps, les informations présentées reflètent ma découverte et mes questions. J’espère aller jusqu’à la production de documents utilisables pour commencer à utiliser cet outil.
Ce kit est composé d’une carte mère MB1272 et d’un écran MB1407 (480x800 pixels). Les composants et les ports GPIO sont détaillés sur https://wiki.st.com/stm32mpu/wiki/STM32MP157x-DKx_-_hardware_description

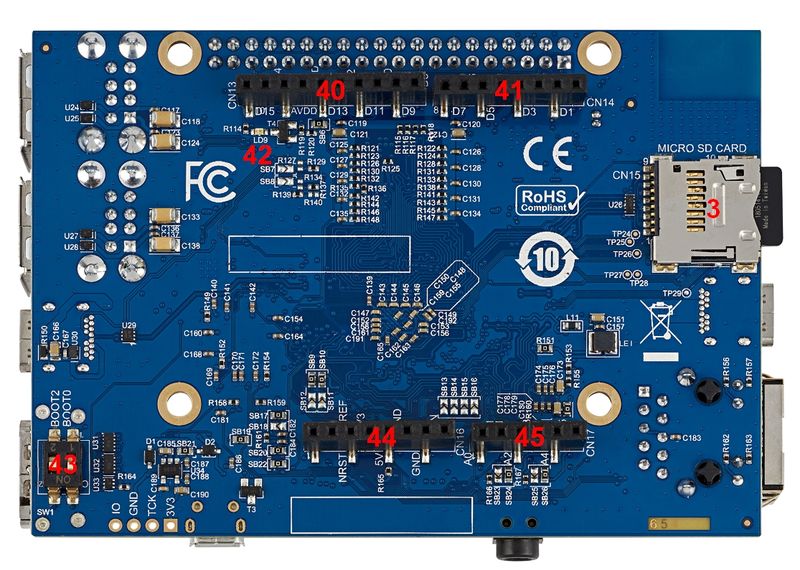

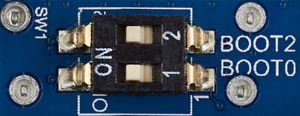

Un des points important, facilement modifiable par un étudiant, ce sont les interrupteurs 43 sur la figure 4.2. Ces interrupteurs configurent comment le matériel va aller chercher son système d’information. Il faut que les deux interrupteurs sont sur ON (figure ??) pour que le lancement s’effectue sur la carte microSD.
