L’Internet des Objets
Chapitre 20 ESP8266
Page précédente Page suivante Page précédente Page suivante

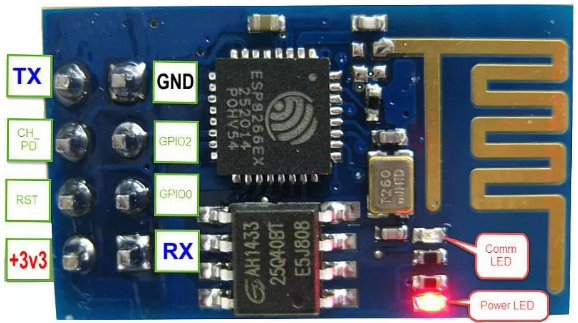

Le brochage de la version esp8266-01 est présenté dans la figure 20.1.
Le tableau ??.
Attention ! Il faut faire attention à ne pas dépasser
pour l’alimentation ou la liaison série.
Pour mettre en service le micro-contrôleur, il faut brancher :
- TX
-
sur la réception du port série vers l’ordinateur ;
- RX
-
sur l’émission du port série ;
- VCC
-
alimenté en
;
- GND
-
sur la terre ;
- GPIO00
-
en l’air, prèt à être connecté à la masse, un bouton et des résistances de rappel seraient utiles ;
- RST
-
en l’air, prèt à être connecté à la masse ;
- CH_PD
-
indique que le device doit être activé, branché sur le
;
- GPIO02
-
dans un premiet temps, inutile.

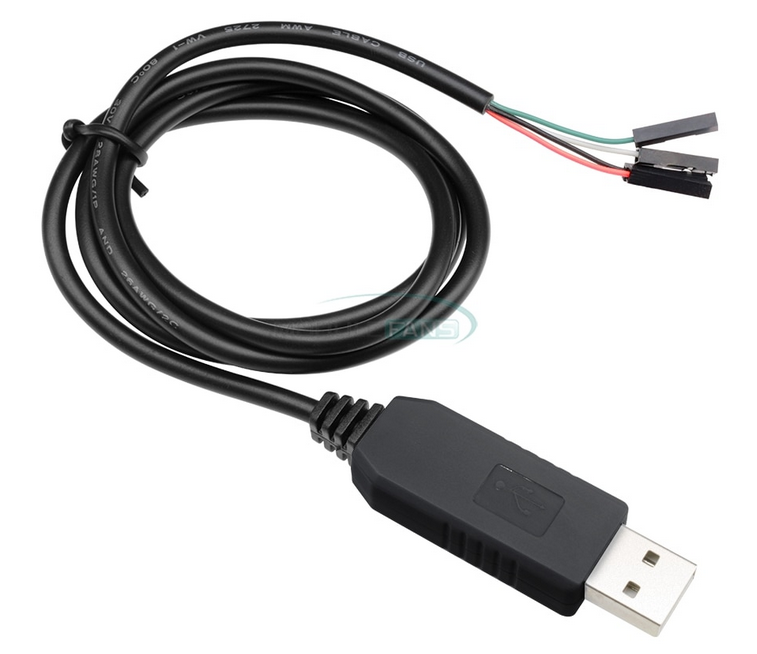

Il est possible d’utiliser un composant qui relie le port USB de l’ordinateur vers les broches de la carte, comme celui présenté dans la figure 20.2. Les broches sont :
- noir
-
terre ;
- vert
-
TX ;
- blanc
-
RX ;
- rouge
-
VCC.
La broche gpio00 indique que le firmware pourrait être reversé dans l’esp. Elle peut rester à la masse. Après un chargement de firmware, le croquis s’exécute.
Avec un composant neuf, il intègre souvent une partie point d’accès WiFi. Celui ci est alors détectable lors d’un scan réseau. Pour valider la configuration, il est possible d’utiliser la commande esptool :
=> esptool -p /dev/ttyUSB0 -b 115200 chip_id esptool.py v2.5.1 Serial port /dev/ttyUSB1 Connecting.... Detecting chip type... ESP8266 Chip is ESP8266EX Features: WiFi MAC: 5c:cf:7f:8b:b2:2f Enabling default SPI flash mode... Chip ID: 0x008bb22f Hard resetting via RTS pin...
Pour installer un nouveau firmware, il faut :
-
1. brancher gpio00 à la terre ;
-
2. faire un reset ;
-
3. normalement, cela doit bien se passer.
