26.1 Analyse d’un Velux
Nous allons montrer sur un exemple, l’utilisation élémentaire d’un hackrf. Nous allons analyser le signal transmis par une télécommande de volet roulant.

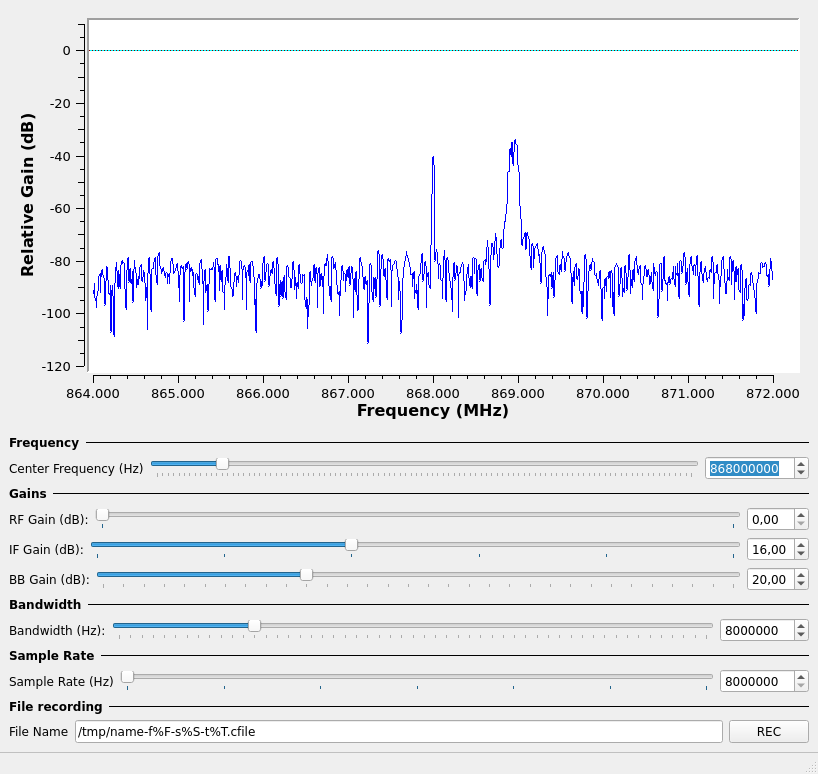

Pour commencer, il faut trouver la fréquence utilisée par la télécommande. Il s’agit probablement d’une fréquence IMS. Nous utiliserons l’outil osmocom_fft, du paquet gr-osmosdr. Nous indiquons le périphérique à utiliser (hackrf) et la fréquence approximative (ici : 868MHz). La commande osmocom_fft -a hackrf -f 868e6 ouvre une fenêtre. En appuyant sur un bouton de la télécommande, nous voyons apparaître une raie situé à 868,92MHz.
Nous avons donc identifié la fréquence. Pour capturer et rejouer l’impulsion, nous allons commencer par utiliser hackrf_transfer.
