L’Internet des Objets
2.2 STM Discovery
Nous présentons ici la carte STM32L4 Discovery kit IoT node. C’est une carte voisine des cartes nucleo.
2.2.1 La carte STM32 Discovery

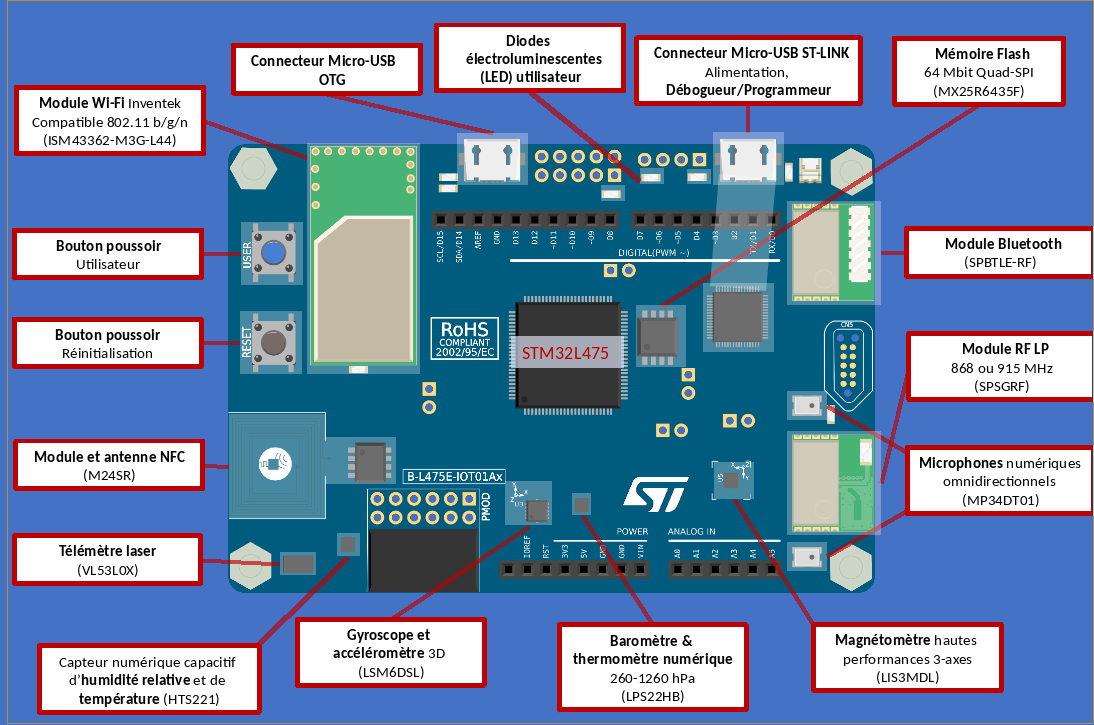

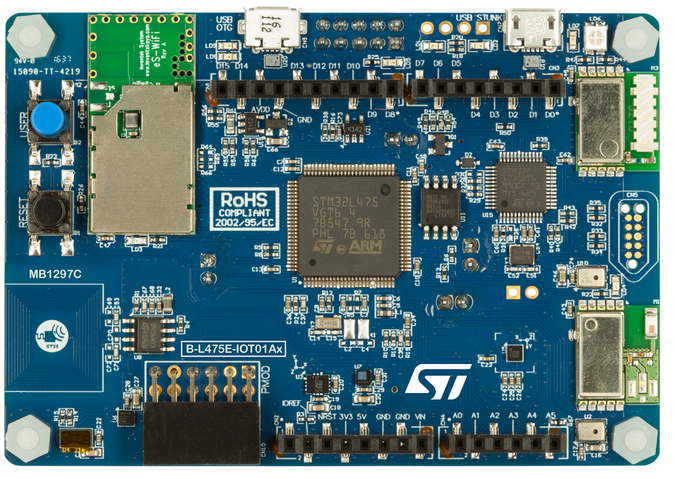

Il s’agit en fait d’une collection de cartes différentes. Celle qui nous intéresse est la B-L475E-IOT01A, STM32L4 Discovery kit IoT node, la documentation est sur https://www.st.com/en/evaluation-tools/b-l475e-iot01a.html. La photo de la carte est présentée figure 2.10.
-
• Ultra-low-power STM32L4 Series
-
– MCUs based on Arm® Cortex®-M4 core,
-
– 1 Mbyte of Flash memory,
-
– 128 Kbytes of SRAM ;
-
-
• 64-Mbit Quad-SPI (Macronix) Flash memory
-
• Bluetooth® V4.1 module (SPBTLE-RF)
-
• Sub-GHz (868 MHz or 915 MHz) -programmable RF module ;
-
• 802.11 b/g/n compliant Wi-Fi® module from Inventek Systems (ISM43362-M3G-L44)
-
• Dynamic NFC tag based on M24SR with its printed NFC antenna
-
• 2 digital omnidirectional microphones (MP34DT01)
-
• Capacitive digital sensor for relative humidity and temperature (HTS221)
-
• High-performance 3-axis magnetometer (LIS3MDL)
-
• 3D accelerometer and 3D gyroscope (LSM6DSL)
-
• 260-1260 hPa absolute digital output barometer (LPS22HB)
-
• Time-of-Flight and gesture-detection sensor (VL53L0X)
-
• 2 push-buttons (user and reset)
-
• USB OTG FS with Micro-AB connector
-
• Expansion connectors :
-
– Arduino™ Uno V3
-
– PMOD
-
