L’Internet des Objets
Chapitre 31 Le kit STM P-NUCLEO
Page précédente Page suivante Page précédente Page suivante

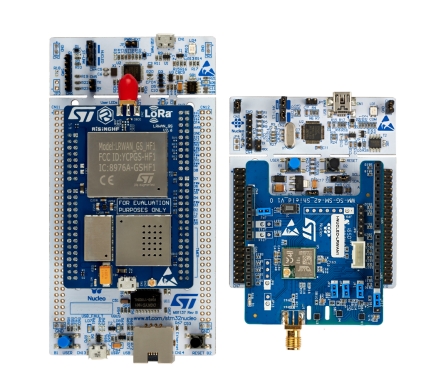

Ce kit est un kit découverte pour le LoRa. Il est composé d’un objet LoRa et d’une passerelle. La documentation est disponible sur https://www.st.com/content/st_com/en/products/evaluation-tools/product-evaluation-tools/stm32-nucleo-expansion-boards/p-nucleo-lrwan2.html. Les deux sont présentés sur la photo de la figure 31.1.

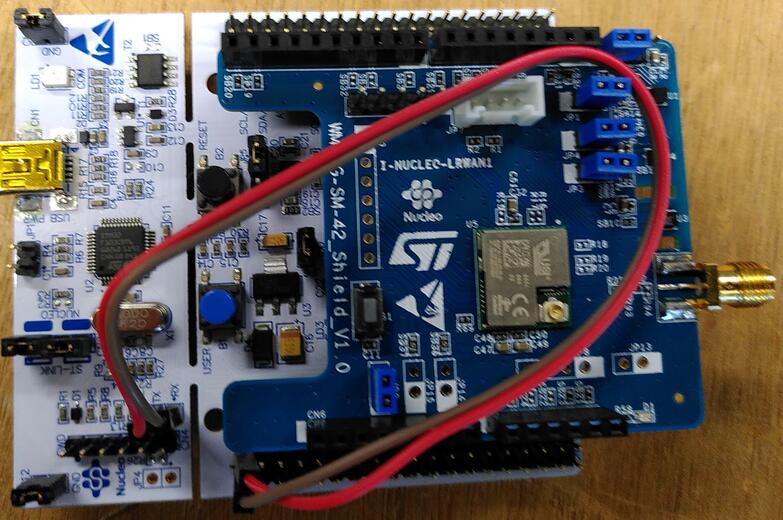

L’objet est constitué d’une carte L073RZ et d’une carte I-NUCLEO-LRWAN1. La certe LO permet d’utiliser le shield LoRa. Il fournit la liaison entre le port USB de l’ordinateur avec le ST-Link. La liaison série (et le périphérique de montage ?) est redirigée vers le shield. La carte LO n’est donc pas vraiment utilisée. Il faut rediriger la liaison par un pont de câbles, comme dans la photo 31.2.
Il est possible de se connecter en USB. Il faut ouvrir un terminal sur le port /dev/ttyACM0 en 115 200bps.
AF LORA -- Get Info sketch -- Firmware version: 1.1 LoRa stack version: 1.0.1 Unique DevEUI: 0xe24f412fcb123153 Application EUI: 0xaf234154edb345e4 Application key: 0xeAF200313015131230234430123fabcd Network session Key: 0xAF823491424242424223443123441234 Application session key: 0xaf424242123135523415423424624543 Device address: 0xf4234562
