5.1 Gestion du 230V

Page précédente Page suivante

Pour mesure la consommation, il suffit de mesurer le courant car la tension est fixe. Il y a plusieurs solutions :

  • — ampèremètre classique ;

  • — ampèremètre à pince ;

  • — prise gigogne ;

  • — équipement sur rail DIN ;

  • — pince ampèremètrique et voltmètre ;

  • — équipements s’auto contrôlant ;

L’intérêt de la pince, c’est qu’il n’est pas nécessaire d’ouvrir le circuit. Il faut cependant que les deux conducteurs soient séparés. Les mesures peuvent être lues

5.1.1 Ampèremètre classique

Un ampèremètre classique permet de mesurer le courant, la tension et d’autres paramètres, mais il nécessite d’être inséré dans le circuit.

5.1.2 Ampèremètre à pince

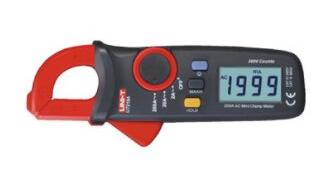

Certains ampèremètres, comme dans la figure 5.2, permettent de mesurer le courant sans ouverture du circuit. Ces équipements ne permettent pas, en général, de s’interfacer avec le système d’information et n’ont pas vocation à rester en place après la mesure. Prix : 25€chez Lextronic.

(image)

Figure 5.2 – Pince Ampèremètrique.

5.1.3 Prise gigogne

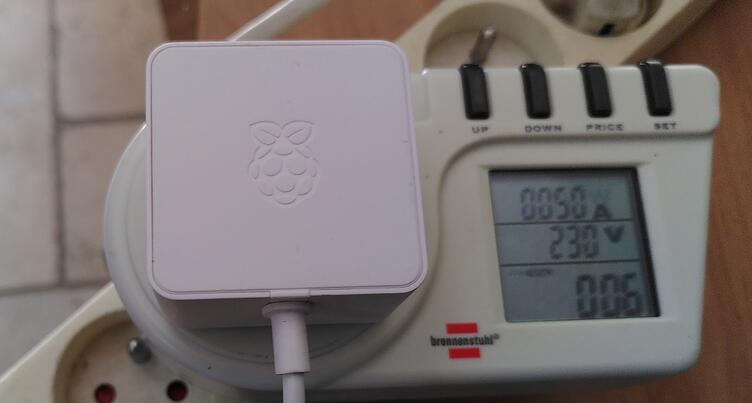

Les prises gigognes, voir figure 5.3, s’intercalent entre un équipement et une prise électrique. Celle dont nous disposons affiche la consommation instantanée et peut afficher le total depuis le dernier branchement. Cette prise ne permet pas de s’interfacer avec le système d’information. Prix : 30€ chez RS.

Nous voyons donc que ce Raspberry 400 consomme 0,05A, soit 11,5W.

(image)

Figure 5.3 – Prise gigogne.

5.1.4 Équipement sur rail DIN

Il est possible d’ajouter sur un rail DIN un équipement de mesure. Il y a plusieurs équipements possibles mais en général, ils ne font pas disjoncteurs. Prix : entre 50€et 100€.

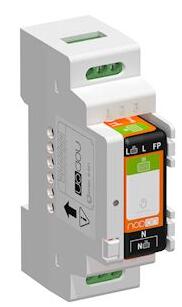

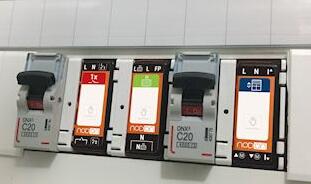

Nodon propose, voir figure 5.4 un relais encastrable qui peut s’insérer dans un support de rail DIN. Prix : du relais : 62€chez conrad, disponible chez rexel ; boîtiers : 50€, les cinq chez domadoo.

(image) (image) (image)

Figure 5.4 – Équipements Nodon pour rail DIN.

5.1.5 Pince ampèremètrique et voltmètre

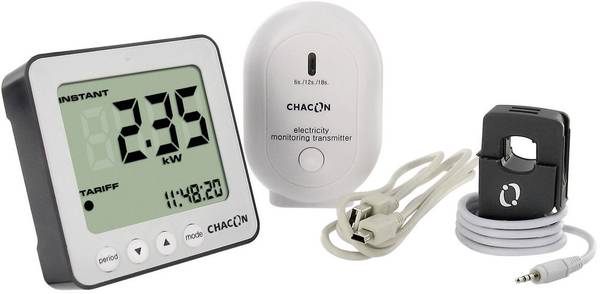

Pour mesurer la consommation et la remonter dans le système d’information, il est possible de mesurer la tension produite par une pince ampèremètrique. Des équipements grand public font cela, voir la figure 5.6. Ce kit est composé d’une pince, d’un émetteur et d’un récepteur pouvant afficher les données. Le protocole de transmission n’est pas documenté, mais des solutions existent pour récupérer les valeurs transmises. Prix 50€.

(image)

Figure 5.5 – Kits mesure énergie.

Les données transmises sont récupérées, dans cet exemple par un Raspberry muni d’un récepteur RTL-SDR. Les données sont transmises ensuite à un serveur MQTT.

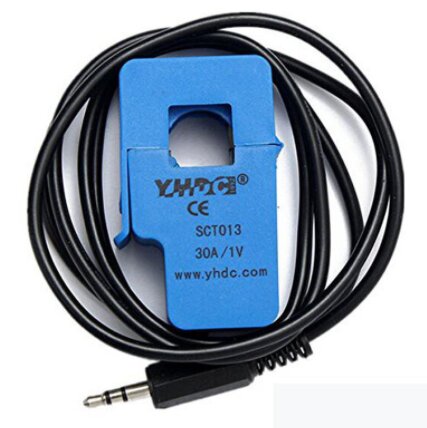

Il est aussi possible d’utiliser une pince reliée à un montage Arduino, 8€ chez diydomo.

(image)

Figure 5.6 – La pince, seule.

5.1.6 Équipements s’auto contrôlant

Certains éléments actifs, comme des serveurs ou des switchs peuvent remonter l’information à travers des interfaces spécifiques (IPMI, pour les serveurs, SNMP, pour les switchs).

root@sest:~# ipmitool delloem powermonitor powerconsumption
System Board System Level
Reading                        : 126 W

Nous pouvons aussi obtenir des statistiques sur la consommation depuis la dernière initialisation :

ipmitool delloem powermonitor
Power Tracking Statistics
Statistic      : Cumulative Energy Consumption
Start Time     : Thu Feb 20 09:38:33 2020
Finish Time    : Sat Apr 17 20:00:39 2021
Reading        : 190.2 kWh

Statistic      :   System Peak Power
Start Time     :   Thu Feb 20 09:38:33 2020
Peak Time      :   Sat Aug 1 14:24:24 2020
Peak Reading   :   264 W

Statistic      :   System Peak Amperage
Start Time     :   Thu Feb 20 09:38:33 2020
Peak Time      :   Sat Aug 1 14:11:59 2020
Peak Reading   :   1.1 A
