5.3 Gestion des microcontroleurs
Les microcontrôleurs peuvent utiliser plusieurs souces d’énergie :
-
— prise électrique 230V spécifique avec adaptation du voltage ;
-
— prise USB ;
-
— Breadboard et alimentation de laboratoire ;
-
— pile ;
-
— batterie ;
-
— récupération de l’énergie (solaire, température, mouvement…).
Il est important de faire un bilan énergétique d’un microcontrôleur. Celui-ci peut alimenter des périphériques. Si les périphériques consomment plus que la carte peut fournir, il va y avoir un dysfonctionnement pouvant détruire les éléments. La consommation d’une broche doit être évaluée ainsi que la somme de toutes les consommation. Et donc, l’alimentation de la carte doit être dimensionnée pour supporter l’ensemble.
La consommation du montage total a aussi un impact sur la batterie, pile ou autre source d’énergie. Cet impact se traduit par une durée de vie de l’équipement. La consommation du montage est certes faible, mais si de nombreux équipement sont déployés, la somme totale est à évaluer.
5.3.1 Ampèremètre USB

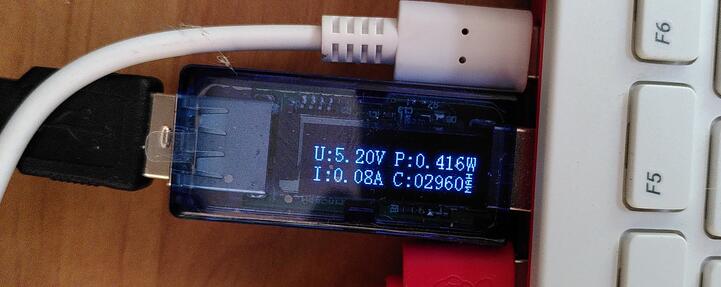

Il est possible de mesurer la sortie USB, comme dans la figure 5.13. Cette figure montre la consommation d’un M5Stack, avec écran allumé, sur un Raspberry 400.

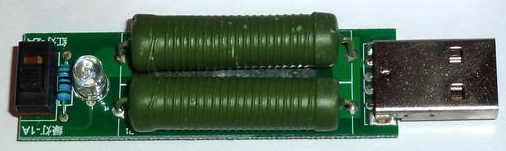

Il existe des charges, comme dans la figure 5.14, qui permettent de dissiper 1A ou 2A sous 5V pour tester les alimentations.
5.3.2 Montage spécifique

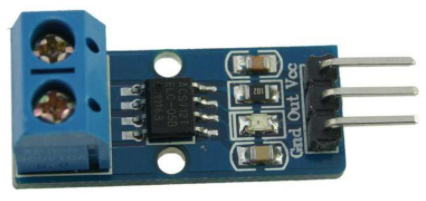

Il existe des composants permettant de mesurer le courant. Le composant présenté dans la figure 5.15 utilise l’effet Hall. La fiche technique donne des informations sur les capacités. Un élément important à prendre en compte, c’est la consommation de ce composant. Prix : 3€, chez diydomo.
Documentation : https://www.sparkfun.com/datasheets/BreakoutBoards/0712.pdf
5.3.3 Microcontroleurs précautionneux
Certains fabricants ont prévu de pouvoir insérer un ampèremètre classique pour mesurer la consommation du montage. En général, un cavalier peut être retiré pour pouvoir insérer un multimètre. Ce cavalier peut être retiré par un étudiant facétieux. Sans ce cavalier le montage ne peut pas être alimenté. Il est recommandé de garder une photo pour corriger les modifications de branchements.

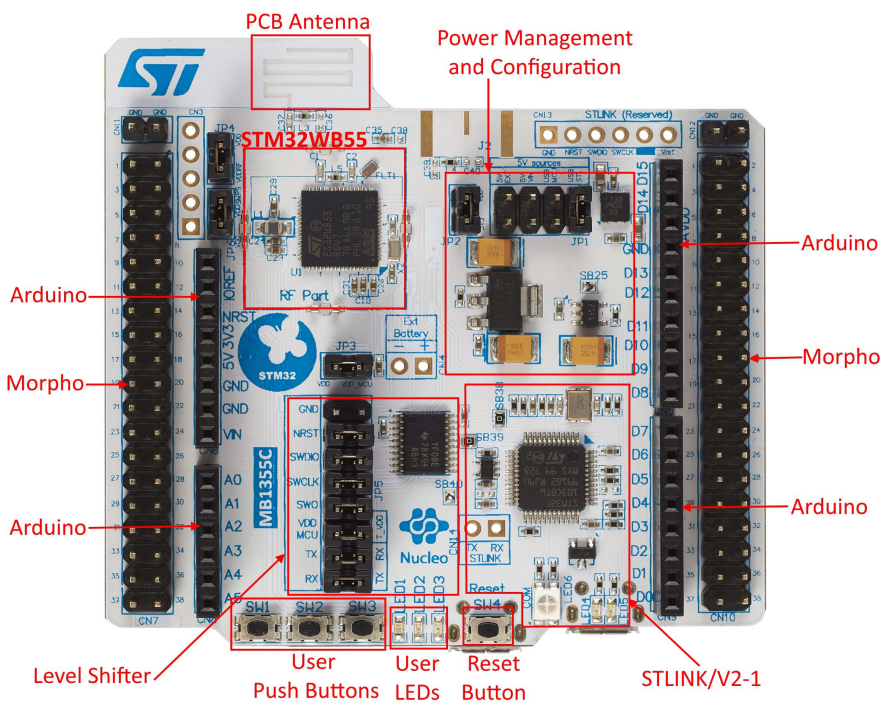

La figure 5.16 présente les cavaliers (jumpers) du WB55. Dans le carré rouge labellisé Power Management, le cavalier 2 permet de mesurer le courant.
